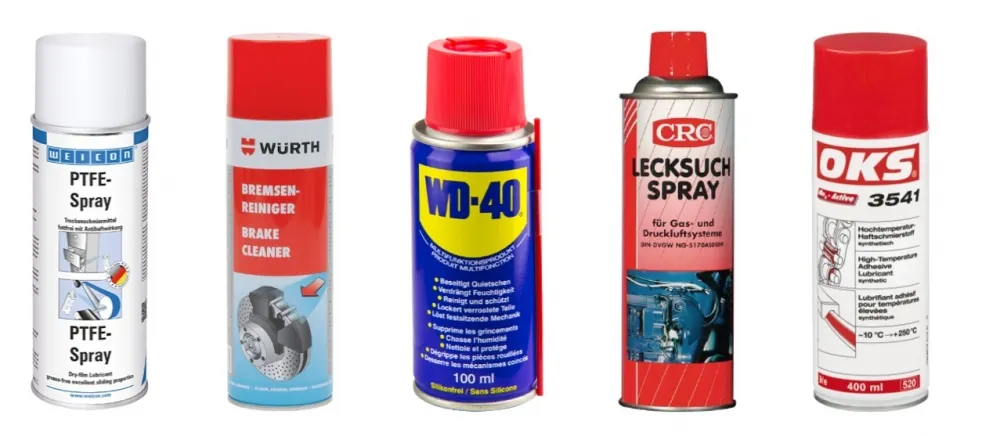

Rubrik 05 - Dichtungen, flüssige Dichtmittel, Sprays

Ein beschädigtes Gewinde kann nur dann weiterverwendet werden, wenn die tragenden Gewindeflanken noch ausreichend vorhanden sind und keine sicherheitsrelevante Schwächung besteht. Als grobe Praxisregel sollten mindestens 70 bis 80 % der ursprünglichen Gewindehöhe erhalten sein und mindestens 4 bis 5 vollständige Gewindegänge sicher tragen. Bei druckbeaufschlagten Leitungen, Gasinstallationen oder sicherheitskritischen Anwendungen sollten beschädigte Gewinde nicht repariert, sondern ersetzt oder fachgerecht nachgearbeitet werden.

Leichte Korrosion oder oberflächlicher Rost kann häufig mit einer geeigneten Bürste entfernt werden, wenn die Gewindeflanken danach weiterhin gleichmäßig ausgeprägt sind. Tiefere Korrosionsnarben, Materialausbrüche oder abgeflachte Gewindespitzen beeinträchtigen jedoch die Dichtwirkung und die mechanische Festigkeit. Ein Gewinde sollte nicht nur „sauber“, sondern geometrisch noch nahezu vollständig erhalten sein.

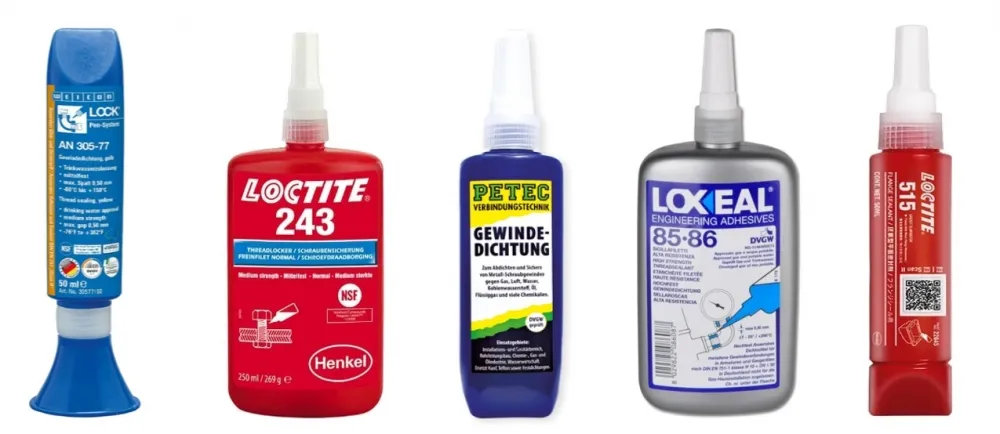

Kleinere Beschädigungen können je nach Anwendung mit geeigneten Gewindedichtmitteln ausgeglichen werden. Flüssige Gewindedichtungen oder PTFE-Dichtmittel können Unebenheiten abdichten, ersetzen aber kein beschädigtes oder fehlendes Gewinde. Bei größeren Schäden sollte das Gewinde nachgeschnitten, mit einem geeigneten Reparatursystem instandgesetzt oder das Bauteil ausgetauscht werden.

Dichtungsmaterial und Medium müssen immer aufeinander abgestimmt sein. Eine falsche Materialwahl kann zu Aufquellen, Versprödung, Rissbildung oder einem vollständigen Ausfall der Dichtung führen. Beispiele:

• NBR-Dichtungen sind nicht für alle Kraftstoffe oder aromatische Lösungsmittel geeignet,
• EPDM kann durch Mineralöle und Fette geschädigt werden und
• Naturkautschuk ist für viele aggressive Chemikalien ungeeignet.

Bei hohen Temperaturen oder speziellen Medien werden häufig Materialien wie FKM (Viton®) oder PTFE eingesetzt.

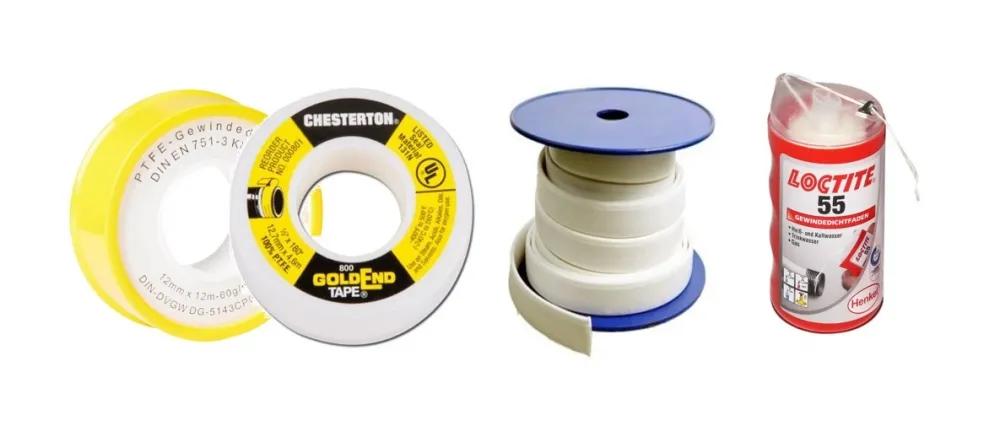

Bei Gewindeabdichtungen müssen Gewinde sauber, fettfrei und unbeschädigt sein. Bei PTFE-Band ist auf die richtige Wickelrichtung entsprechend der Einschraubrichtung zu achten. Das Band sollte gleichmäßig straff aufgewickelt werden und das Gewindeprofil ausfüllen, ohne übermäßig aufzutragen. Zu viel Material kann das Gewinde beschädigen oder die Montage erschweren. Flüssige Gewindedichtmittel müssen entsprechend der Herstellerangaben verarbeitet und ausgehärtet werden.

Die Wiederverwendung alter Dichtungen ist grundsätzlich nicht empfehlenswert, da Dichtungen sich während des Betriebs dauerhaft verformen und ihre Elastizität verlieren können. In Ausnahmefällen können hochwertige metallische Dichtungen oder speziell dafür ausgelegte Dichtsysteme erneut verwendet werden, wenn sie unbeschädigt und vom Hersteller dafür freigegeben sind. Zusätzliche Dichtmittel können keine beschädigte oder dauerhaft verformte Dichtung zuverlässig ersetzen. Für druckbeaufschlagte Systeme sowie hohe Temperaturen sollte grundsätzlich eine neue passende Dichtung verwendet werden.

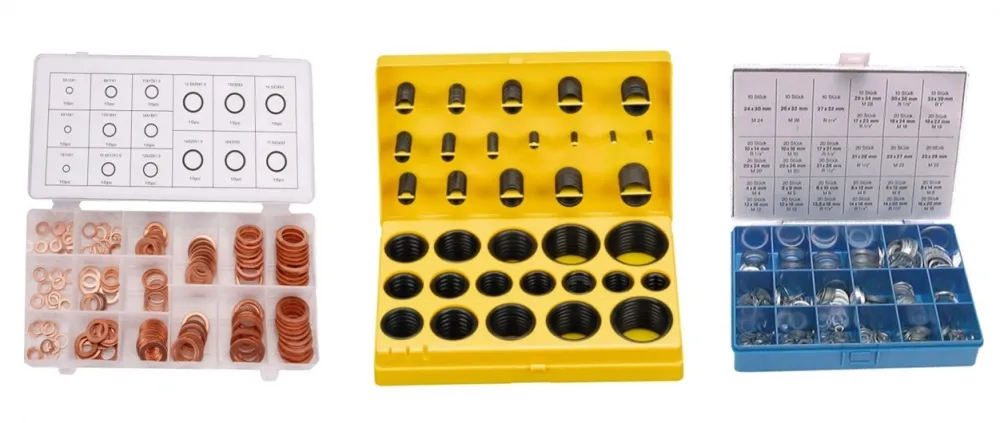

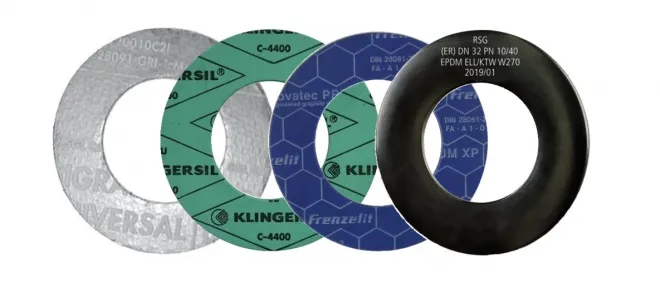

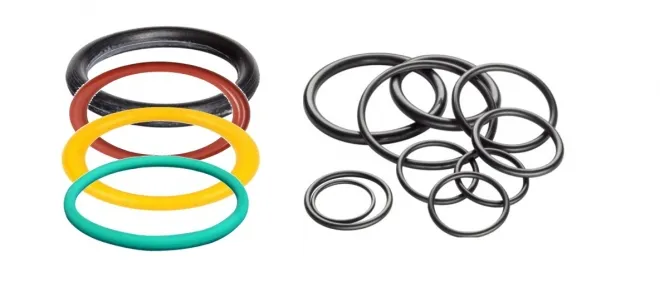

Ein korrektes Anzugsdrehmoment ist besonders bei Flanschdichtungen, O-Ringen in Verschraubungen und metallischen Dichtsystemen wichtig. Ein zu geringes Drehmoment kann zu Undichtigkeiten führen, während ein zu hohes Drehmoment Dichtungen beschädigen oder herauspressen kann. Besonders bei Flanschverbindungen mit PTFE-, Elastomer- oder Hochleistungsdichtungen ist eine gleichmäßige Verschraubung entscheidend.

Die erforderliche Oberflächenqualität hängt vom Dichtungsmaterial und der Anwendung ab. Elastomerdichtungen wie NBR oder EPDM können kleinere Oberflächenunebenheiten ausgleichen, während metallische Dichtungen oder PTFE-Dichtungen deutlich höhere Anforderungen an die Dichtfläche stellen. Beschädigte Flächen sollten vor der Montage sorgfältig gereinigt und gegebenenfalls nachbearbeitet werden. Für leichte Nacharbeiten eignen sich häufig feine Schleifmittel im Bereich etwa von Körnung 240 bis 600, abhängig vom Werkstoff und der gewünschten Oberflächenqualität.

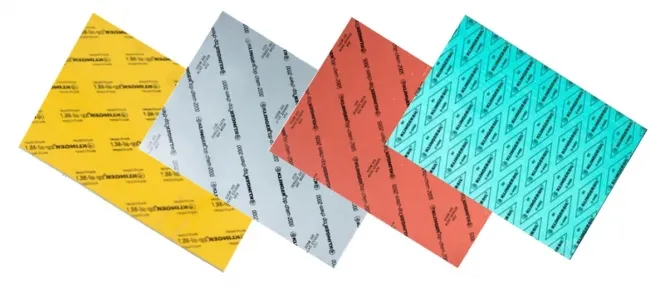

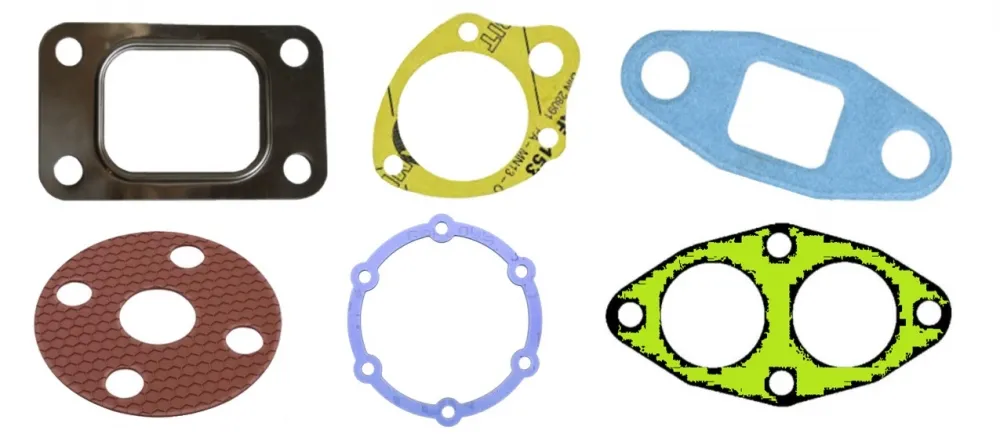

Die ausgleichbare Unebenheit hängt stark von Dichtungsart, Material und Dicke ab. Weiche Elastomerdichtungen können kleinere Spalte und Unebenheiten ausgleichen, während harte Dichtungen deutlich empfindlicher reagieren. Als grobe Orientierung können Flachdichtungen aus Faserwerkstoffen bei geeigneter Ausführung teilweise Spalte im Bereich von etwa 0,1 bis 0,5 mm ausgleichen. Elastomer-O-Ringe können je nach Einbausituation ebenfalls geringe Toleranzen aufnehmen. Größere Abweichungen müssen jedoch mechanisch korrigiert werden, da eine Dichtung keine fehlerhafte Konstruktion ersetzen kann.

Das Einsetzen von zwei Dichtungen übereinander ist normalerweise keine empfehlenswerte Lösung. Dadurch können zusätzliche Leckagewege entstehen und die Verbindung kann sich unter Druck oder Temperaturbelastung verändern. Bei schiefen Dichtflächen sollten die Ursachen behoben werden, beispielsweise durch Nachbearbeitung, Ausrichtung der Bauteile oder den Einsatz einer dafür geeigneten speziellen Dichtungslösung.
