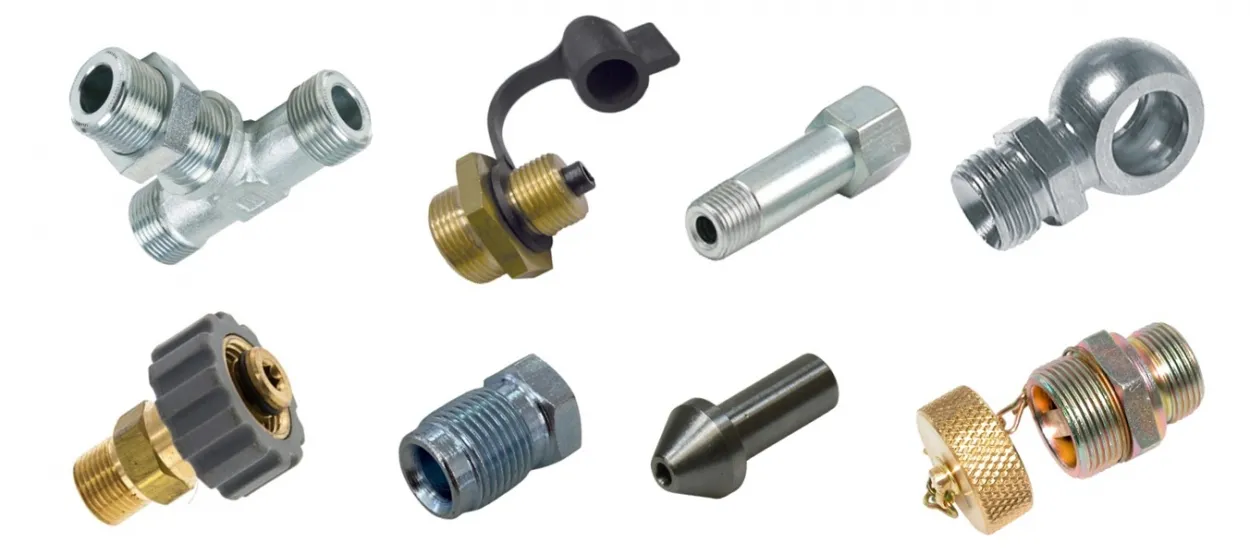

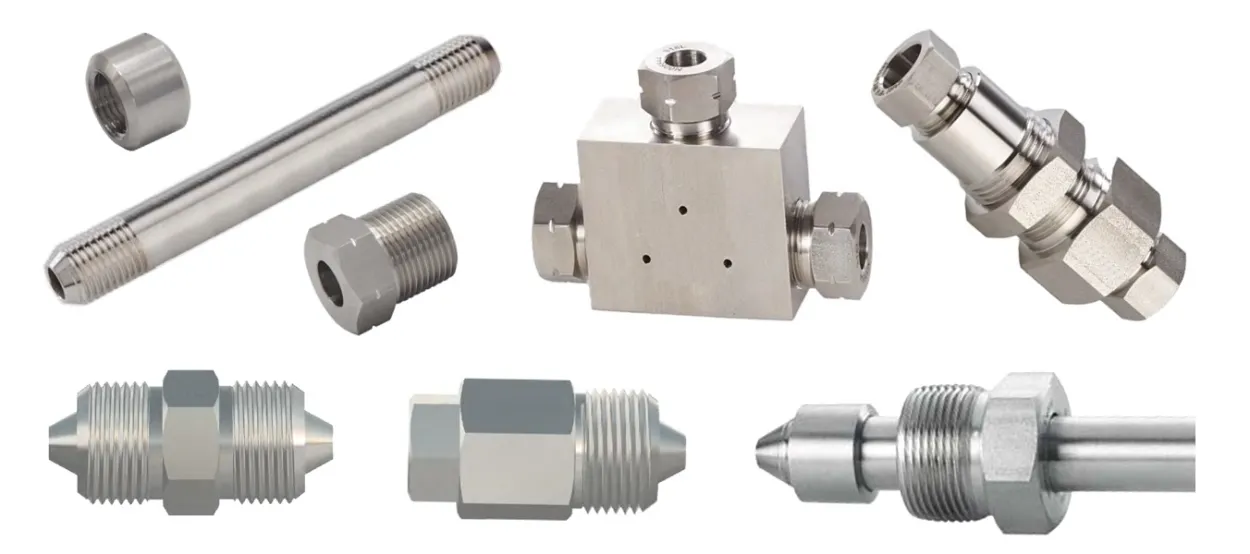

Welche Rohrverschraubung eignet sich für hohe Drücke und Vibrationen?

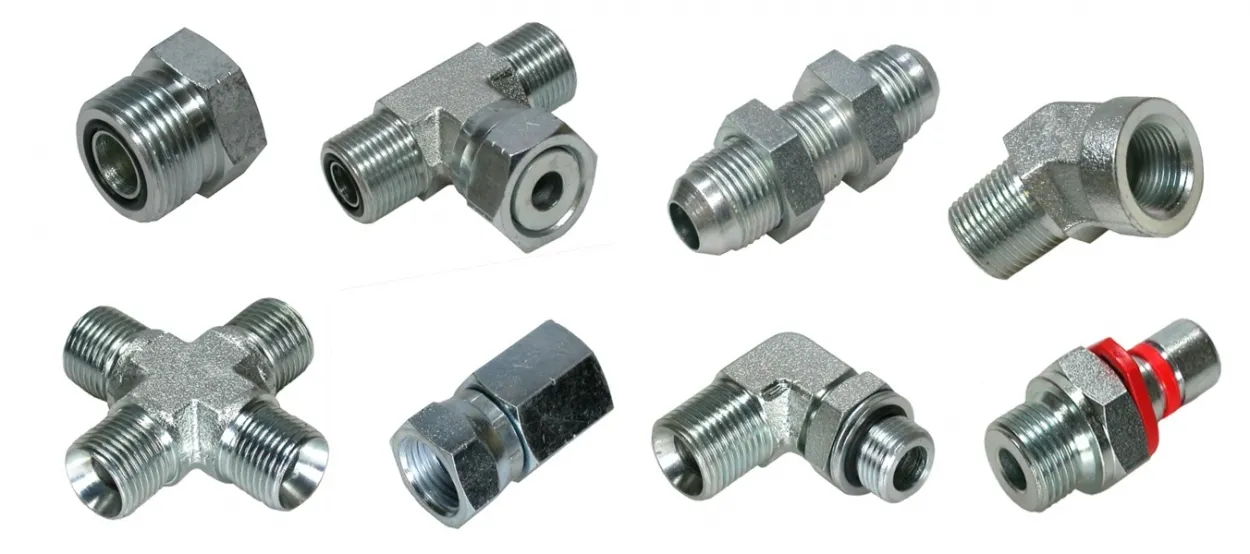

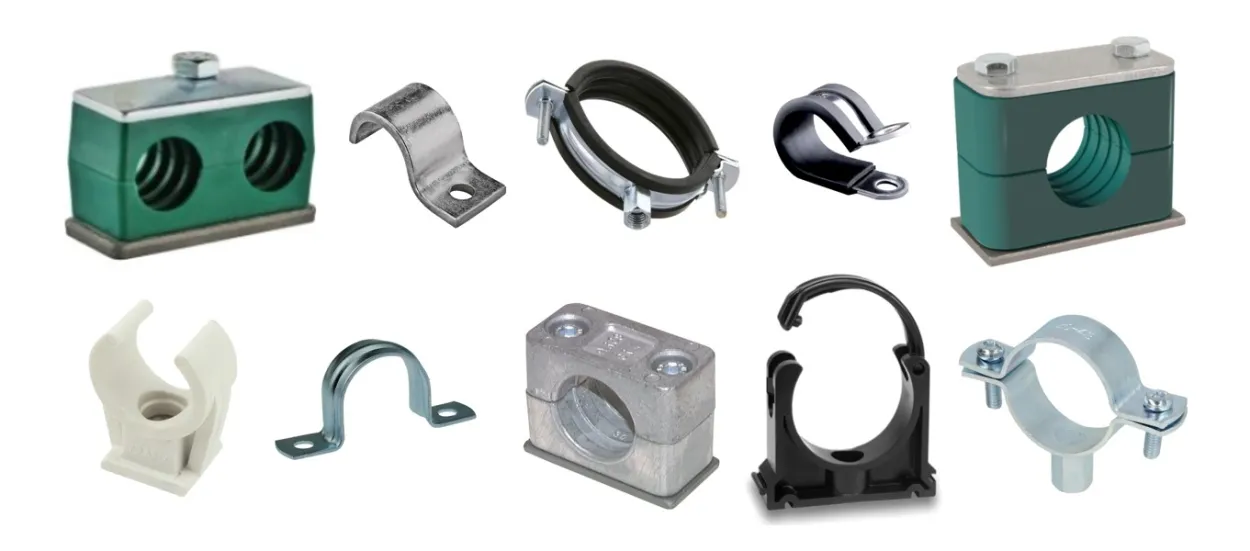

Bei hohen Drücken und gleichzeitig auftretenden Vibrationen sollte das Verbindungssystem passend zur Druckstufe, zum Rohrwerkstoff und zur dynamischen Belastung ausgewählt werden. Schneidringverschraubungen und entsprechend ausgelegte hydraulische Verschraubungen bieten sich für viele solche Anwendungen an. Entscheidend sind neben dem maximal zulässigen Betriebsdruck auch Druckspitzen, wechselnde Belastungen, die Rohrwandstärke und eine sichere Befestigung der Rohrleitung. Bei stark schwingenden Leitungen sollte außerdem vermieden werden, dass die Verschraubung selbst als Ausgleich für Bewegungen dienen muss.

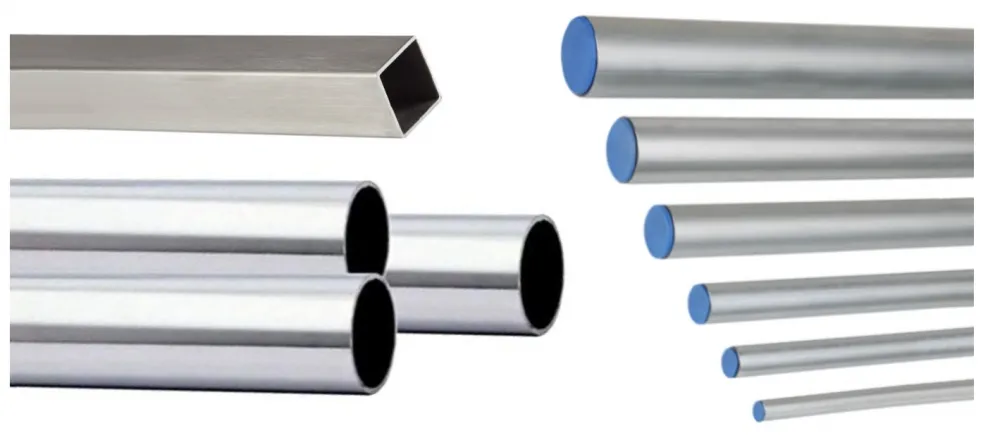

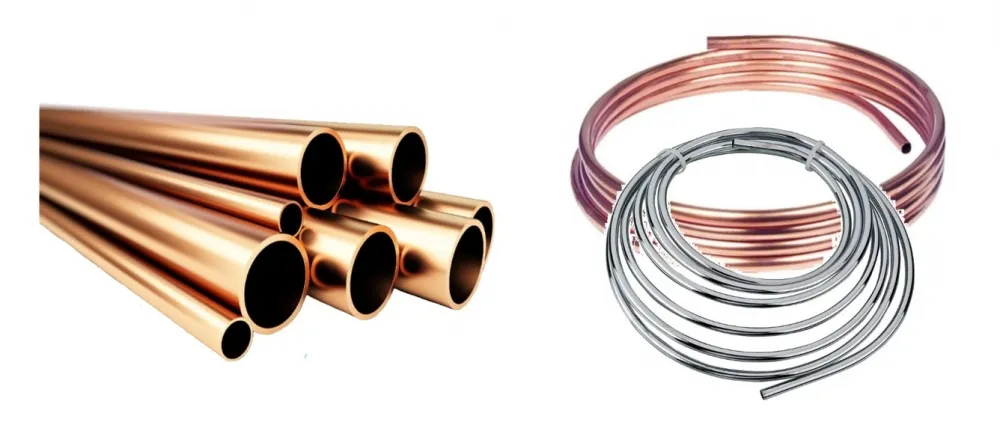

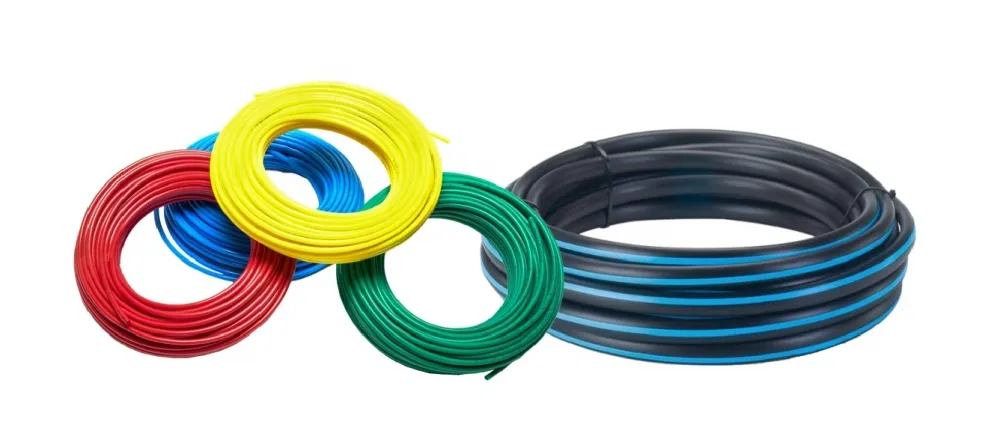

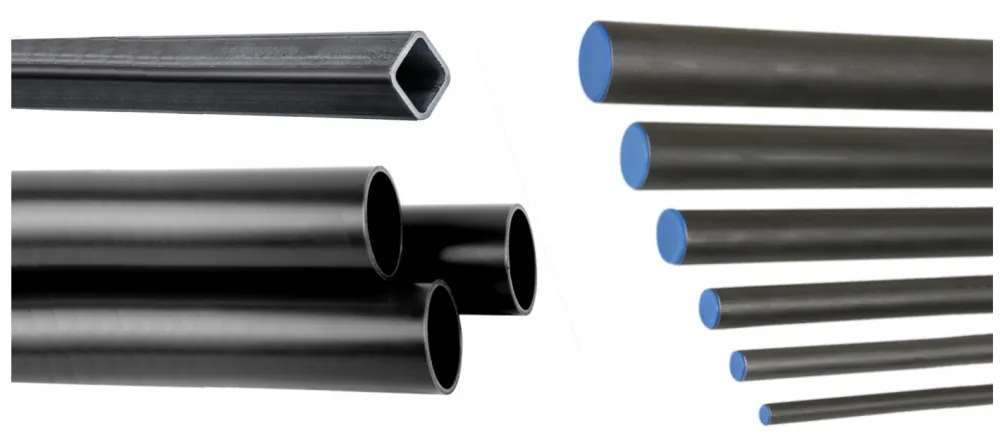

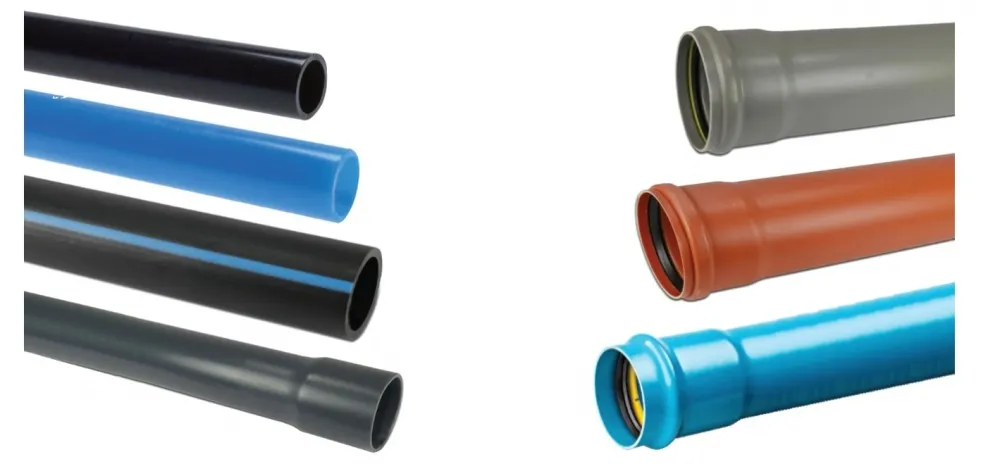

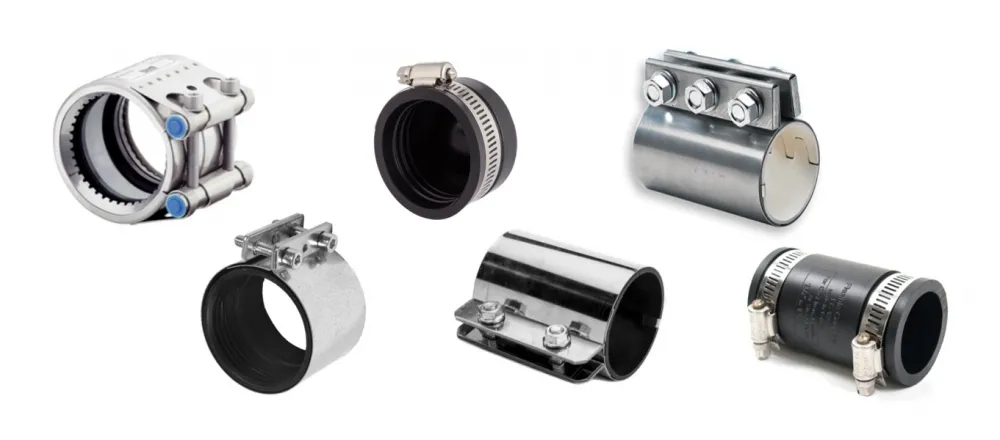

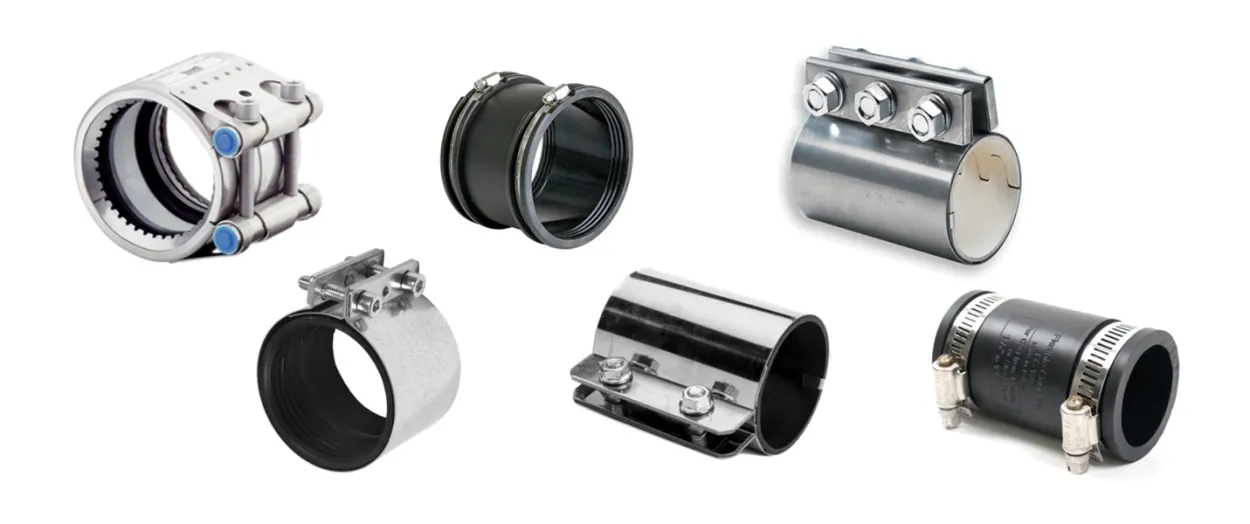

Was ist bei der Kombination unterschiedlicher Rohr- und Verschraubungswerkstoffe zu beachten?

Rohr und Verschraubung sollten hinsichtlich Werkstoffverträglichkeit, Temperatur, Druck und transportiertem Medium aufeinander abgestimmt sein. Bei der Verbindung unterschiedlicher Metalle kann insbesondere bei Feuchtigkeit oder elektrisch leitfähigen Medien galvanische Korrosion auftreten. Zusätzlich können sich Wärmeausdehnung und mechanische Eigenschaften unterscheiden. Bei kritischen Anwendungen sind deshalb die Herstellerangaben zur Materialkombination und Medienbeständigkeit zu berücksichtigen.

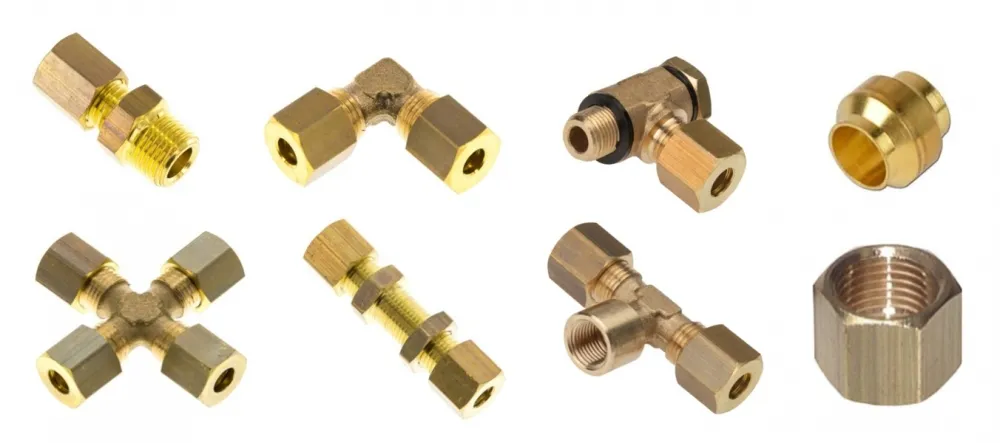

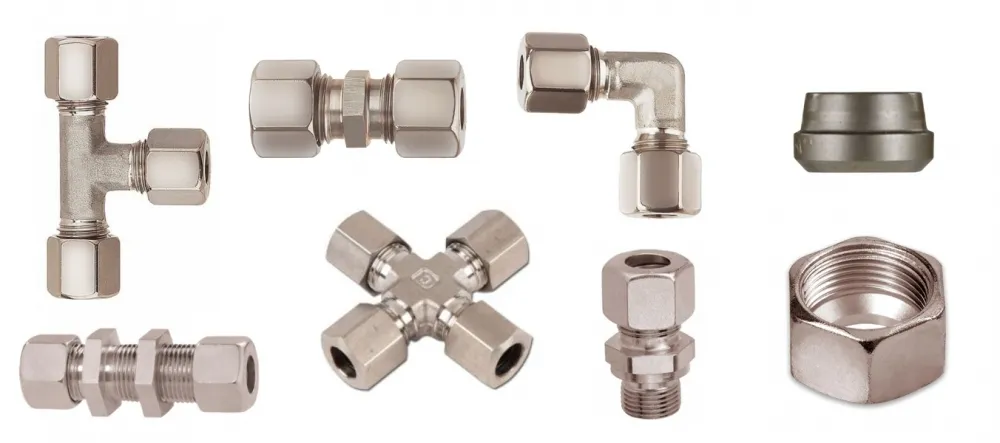

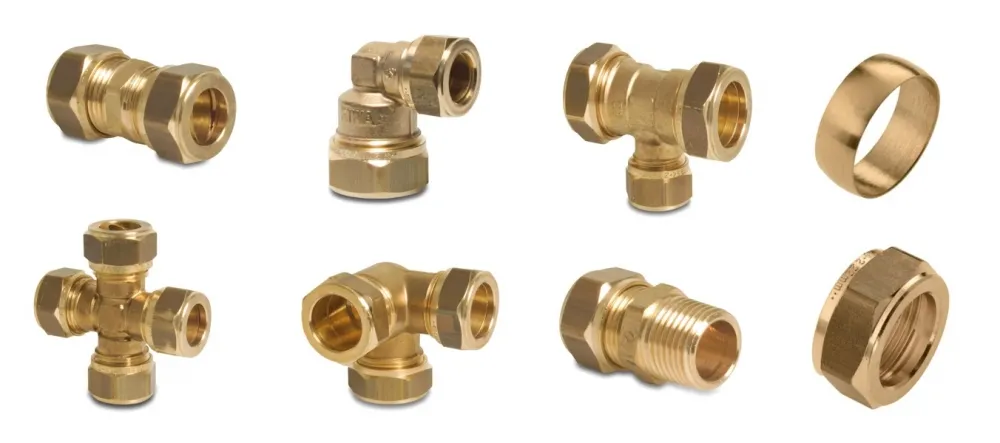

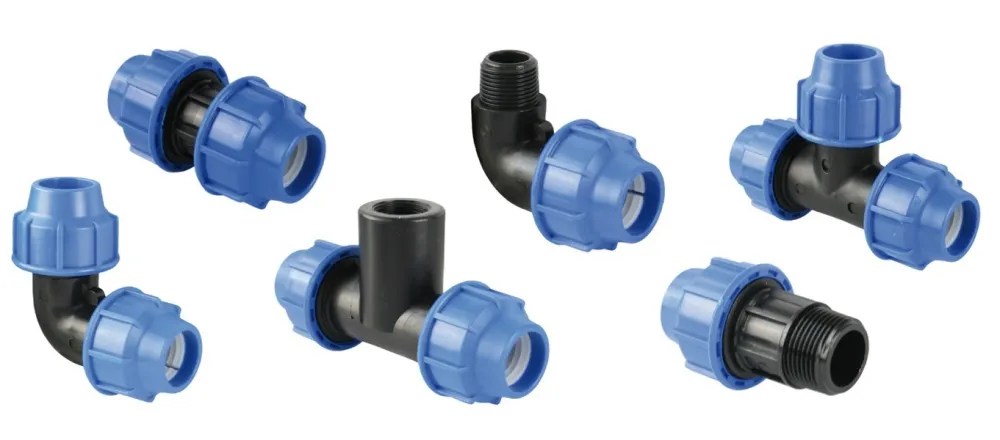

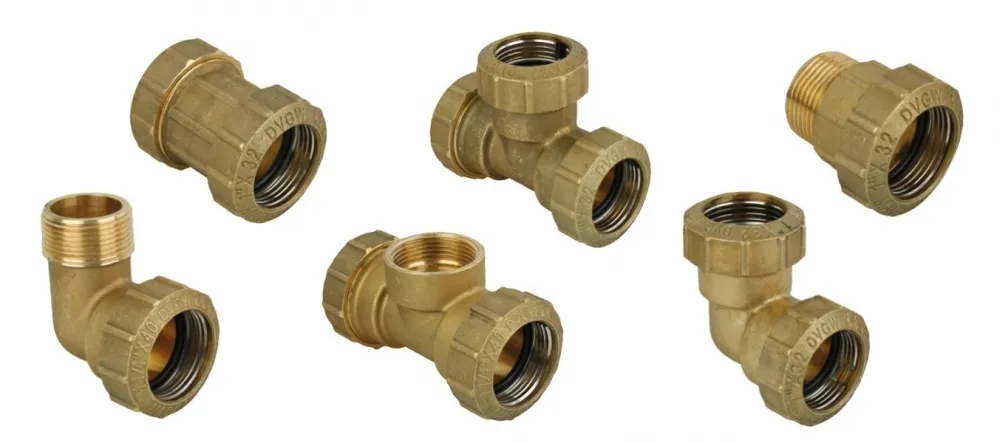

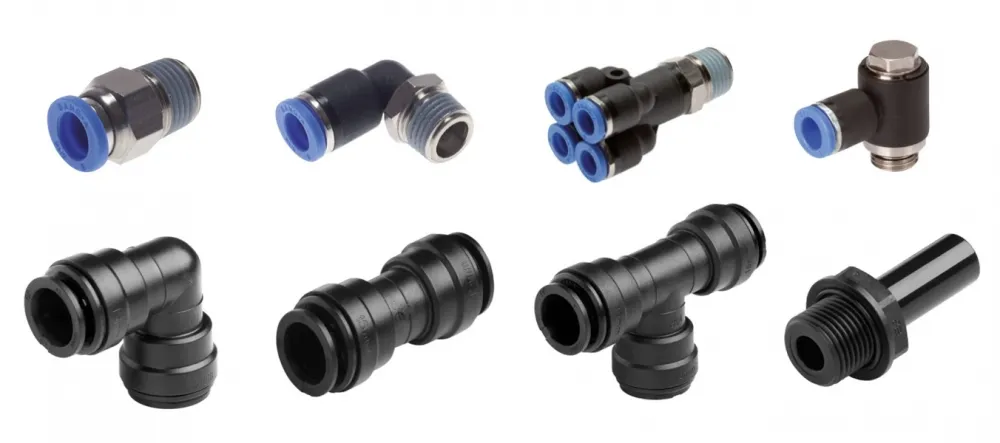

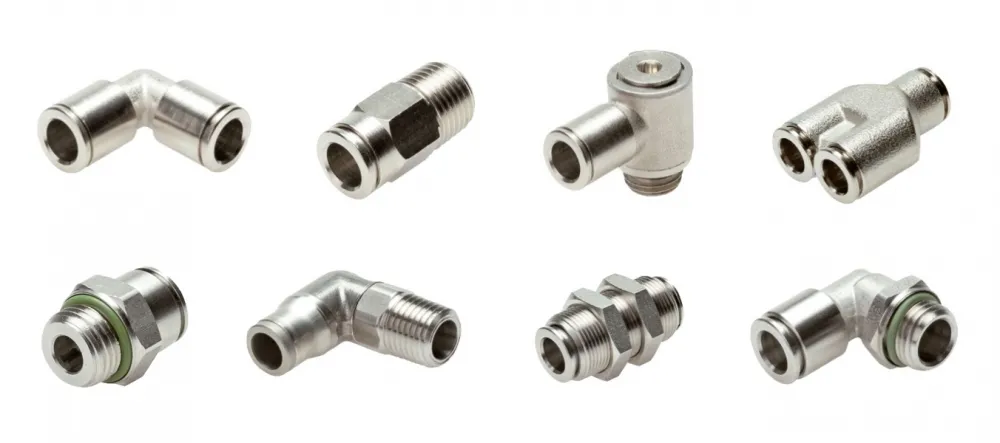

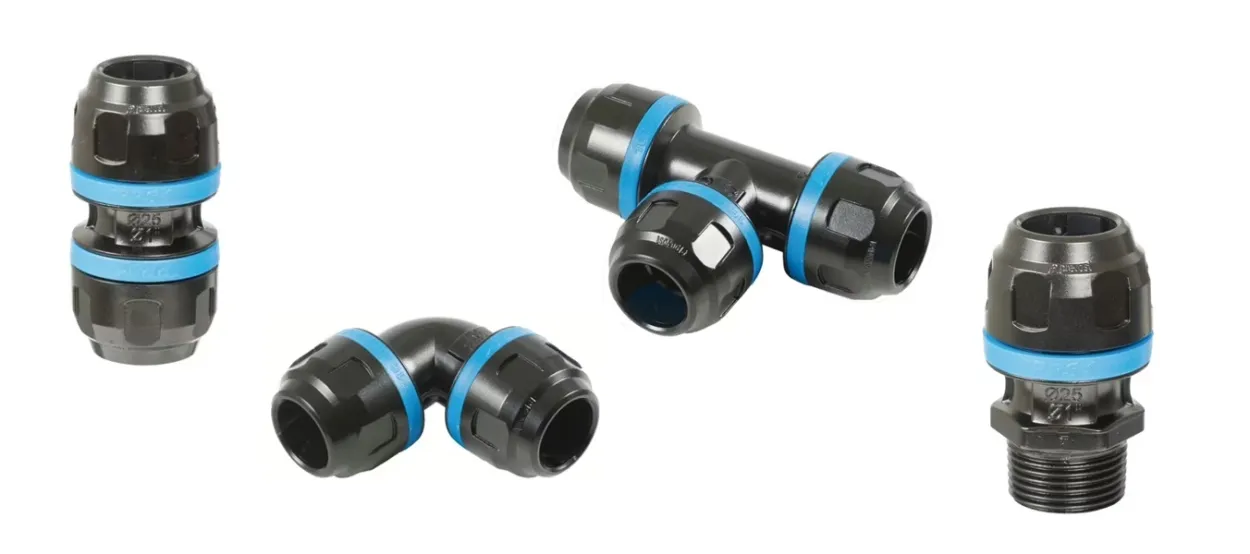

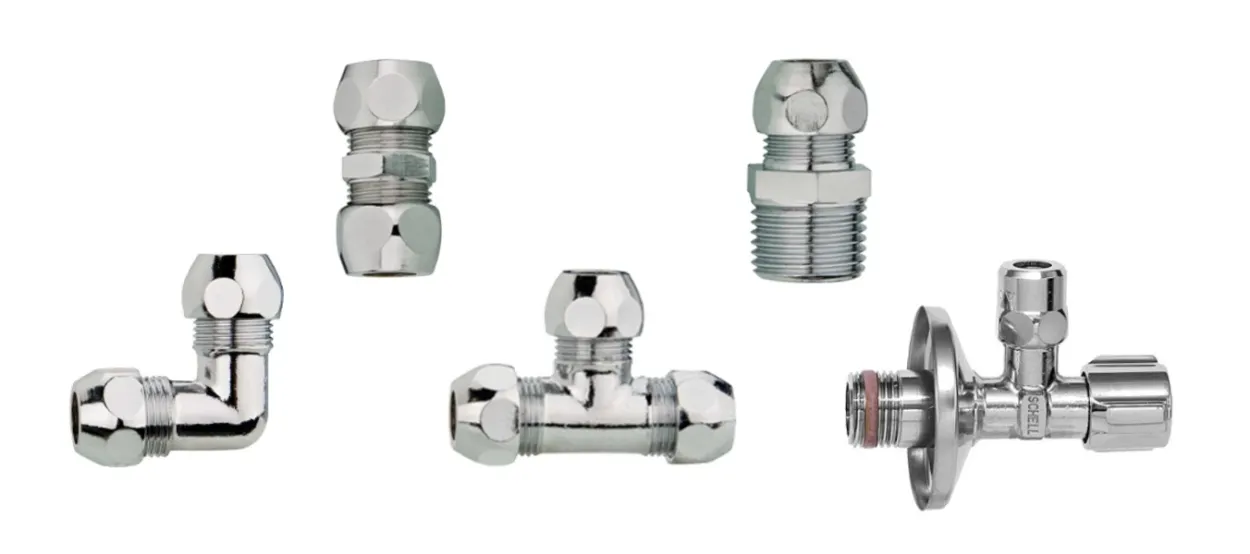

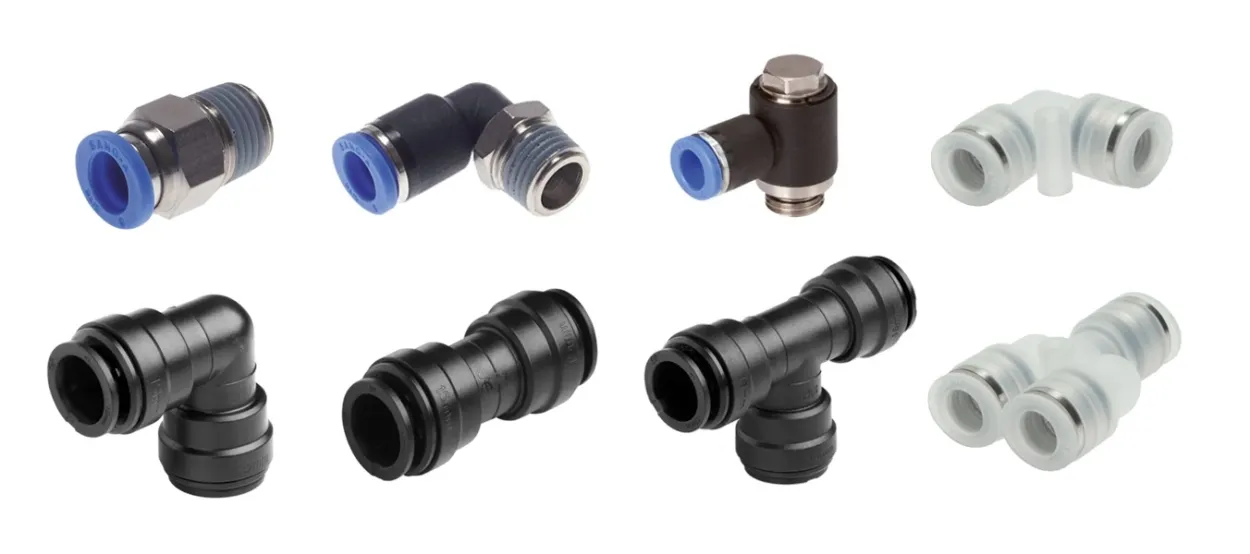

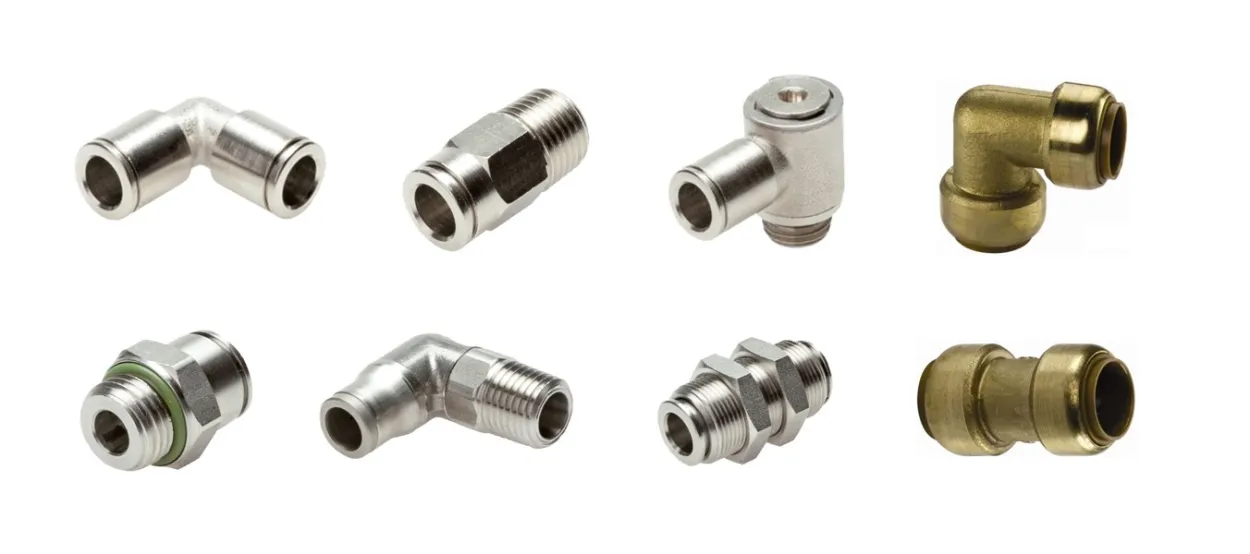

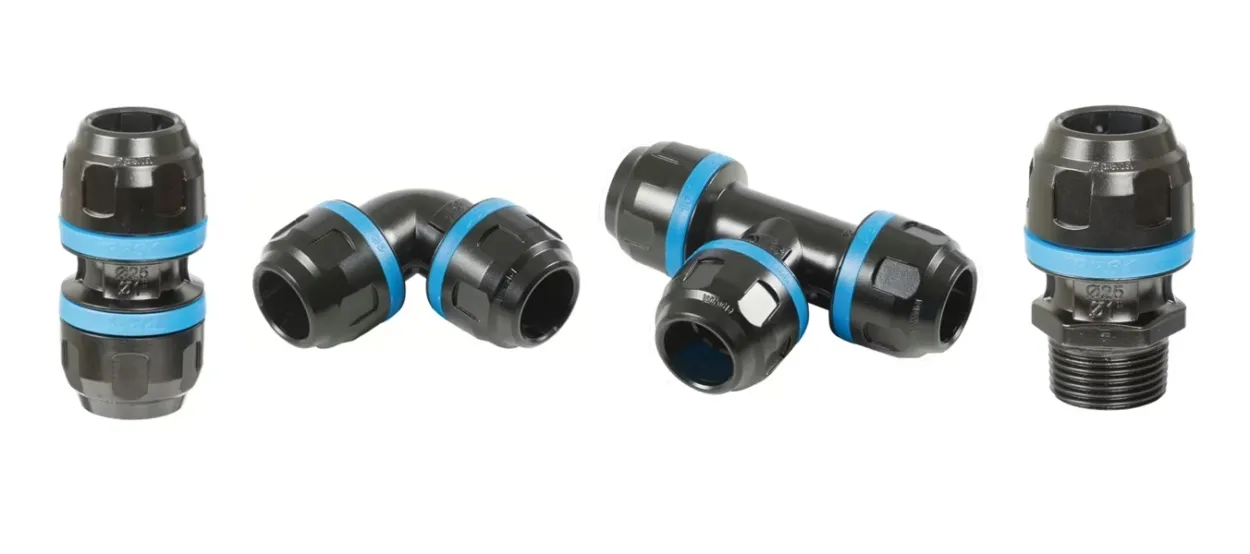

Wann sind Schneidringverschraubungen und wann Klemmringverschraubungen die bessere Wahl?

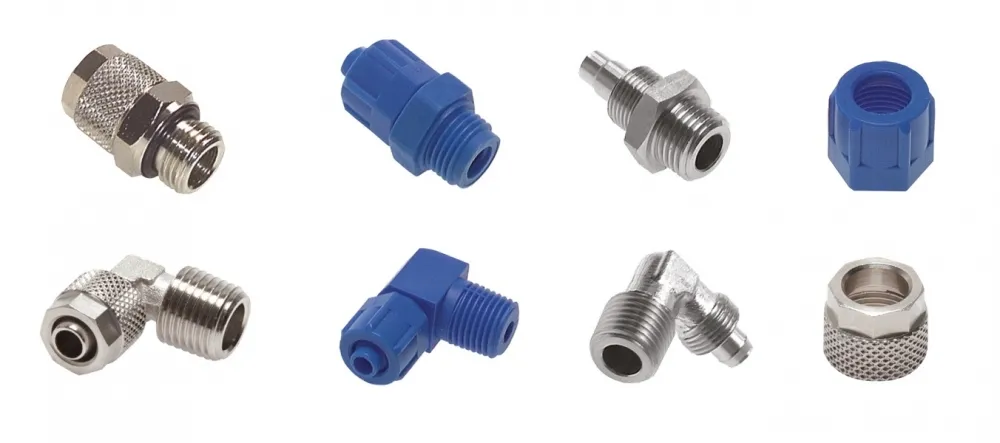

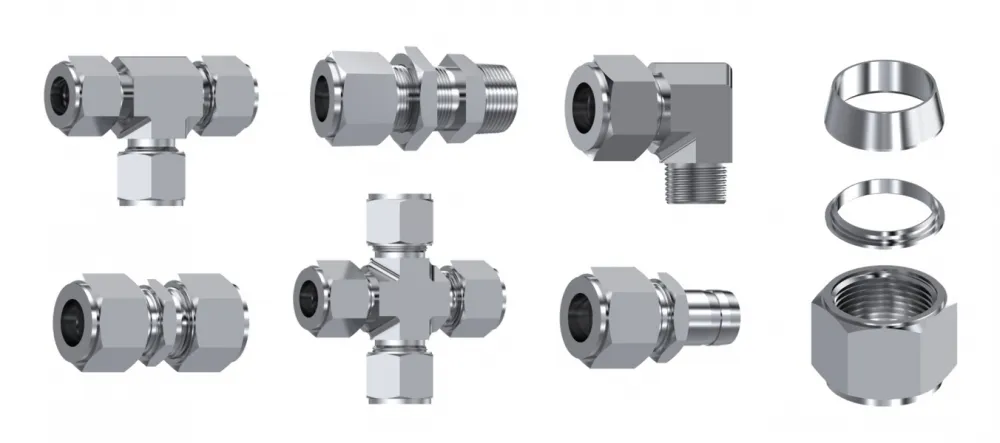

Schneidringverschraubungen werden häufig für hydraulische und andere druckbeaufschlagte Rohrleitungen eingesetzt, bei denen eine mechanisch belastbare und zuverlässige Verbindung erforderlich ist. Klemmringverschraubungen eignen sich je nach Bauart unter anderem für Pneumatik, Instrumentierung und allgemeine Rohrinstallationen. Die Entscheidung sollte anhand von Betriebsdruck, Rohrwerkstoff, Rohrabmessungen, Medium, Temperatur und den Anforderungen an Demontage und Wiederholbarkeit getroffen werden. Maßgeblich ist immer die für das jeweilige Verbindungssystem freigegebene Kombination aus Rohr und Verschraubung.

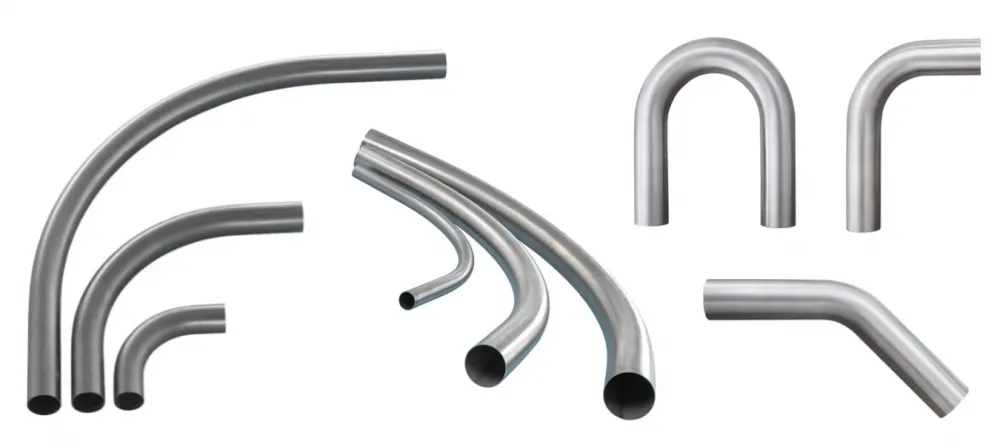

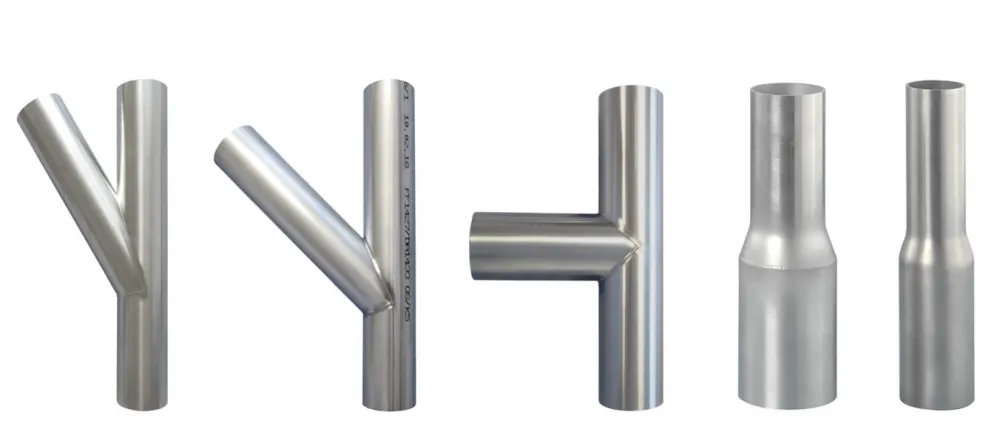

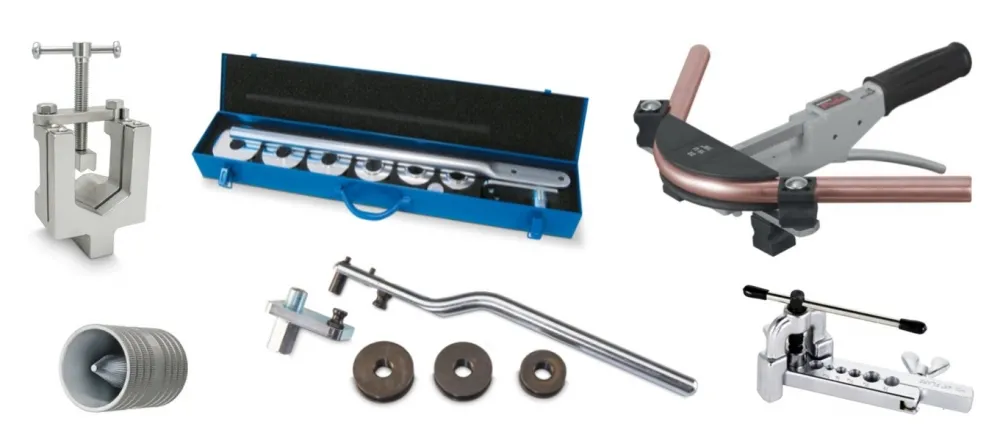

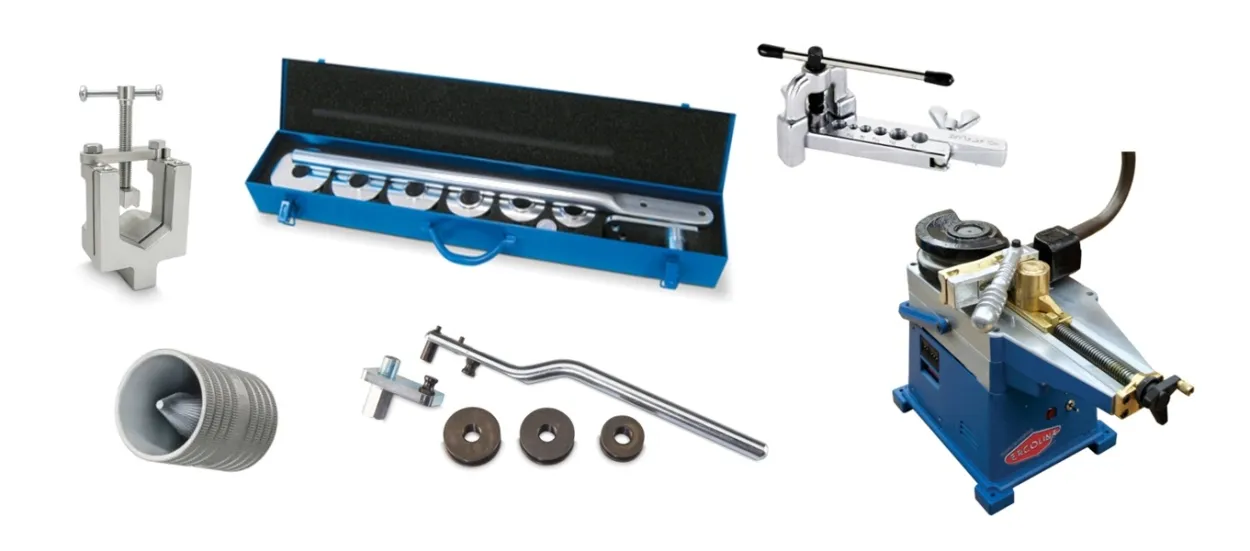

Welchen Einfluss haben Rohrbögen und Richtungsänderungen auf eine Rohrleitung?

Jede Richtungsänderung beeinflusst sowohl die Strömung als auch die mechanische Belastung einer Rohrleitung. Rohrbögen können je nach Geometrie und Strömungsgeschwindigkeit zusätzliche Druckverluste verursachen. Gleichzeitig entstehen bei Druck, Vibrationen oder thermischer Ausdehnung Kräfte an den Richtungsänderungen. Ein möglichst spannungsarmer Leitungsverlauf mit passenden Rohrbögen kann deshalb dazu beitragen, Druckverluste und mechanische Belastungen zu reduzieren.

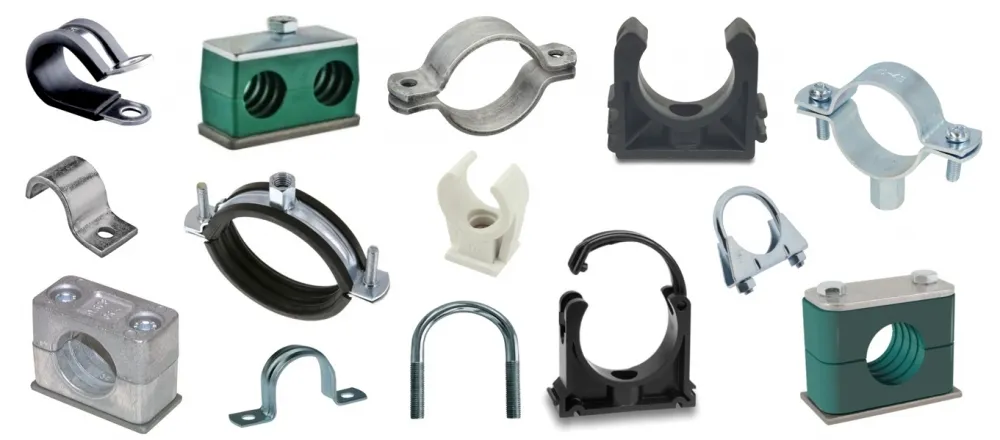

Was ist bei Rohrleitungen mit wechselnden Temperaturen zu beachten?

Temperaturänderungen führen zu einer Längenänderung des Rohrmaterials. Bei langen oder starr befestigten Rohrleitungen können dadurch erhebliche Kräfte und Spannungen entstehen. Bei der Planung sollten deshalb Wärmeausdehnung, Fest- und Führungspunkte sowie die Möglichkeit kontrollierter Bewegungen berücksichtigt werden. Auch Verschraubungen, Rohrbögen und angeschlossene Komponenten dürfen durch die thermischen Bewegungen nicht unzulässig belastet werden.
