Welche Faktoren müssen für die Berechnung des Leitungsdurchmessers beachtet werden?

Die Auslegung des richtigen Leitungsdurchmessers ist entscheidend für die Leistungsfähigkeit und Effizienz eines Hydrauliksystems. Ein zu kleiner Durchmesser führt zu hohen Strömungsgeschwindigkeiten, Druckverlusten und einer stärkeren Erwärmung des Hydrauliköls. Ein zu großer Durchmesser verursacht dagegen unnötige Kosten und größere Einbaumaße.

Bei der Berechnung sollten insbesondere folgende Faktoren berücksichtigt werden:

• erforderlicher Volumenstrom der Hydraulikpumpe bzw. des Verbrauchers
• zulässige Strömungsgeschwindigkeit des Hydraulikmediums
• erforderlicher Betriebsdruck und mögliche Druckspitzen
• Länge der Leitung und Anzahl der Bögen oder Verbindungen
• Temperaturbereich und Viskosität des verwendeten Hydrauliköls
• Einsatzbedingungen wie Bewegung, Vibration oder äußere Belastungen

Eine sorgfältige Dimensionierung sorgt für einen effizienten Betrieb, reduziert Energieverluste und verlängert die Lebensdauer von Pumpen, Ventilen und anderen Hydraulik-Komponenten.

Welche Durchflussmengen sind bei unterschiedlichen Leitungen und Durchmessern möglich?

Die mögliche Durchflussmenge einer Hydraulikleitung hängt hauptsächlich vom Innendurchmesser der Leitung und der zulässigen Strömungsgeschwindigkeit ab. Je größer der Leitungsquerschnitt, desto mehr Hydrauliköl kann bei geringeren Druckverlusten transportiert werden.

Als grobe Orientierung gelten im Hydraulikbereich häufig folgende Richtwerte:

• Saugleitungen: etwa 0,5 bis 1,2 m/s Strömungsgeschwindigkeit
• Rücklaufleitungen: etwa 2 bis 3 m/s
• Druckleitungen: etwa 3 bis 6 m/s, abhängig vom Betriebsdruck und der Anwendung

Beispielsweise kann eine Leitung mit größerem Innendurchmesser deutlich höhere Volumenströme übertragen als eine kleinere Leitung gleicher Länge. Für eine exakte Auslegung müssen jedoch zusätzlich Druckverlust, Leitungslänge, Ölviskosität und Betriebsbedingungen berücksichtigt werden.

Welche Vorschriften müssen zum sicheren Betrieb beachtet werden?

Der sichere Betrieb hydraulischer Anlagen setzt eine fachgerechte Auswahl, Montage und regelmäßige Kontrolle aller Komponenten voraus. Hydraulische Systeme arbeiten häufig mit hohen Drücken, wodurch fehlerhafte Leitungen oder beschädigte Komponenten ein erhebliches Sicherheitsrisiko darstellen können.

Wichtige Punkte für den sicheren Betrieb sind:

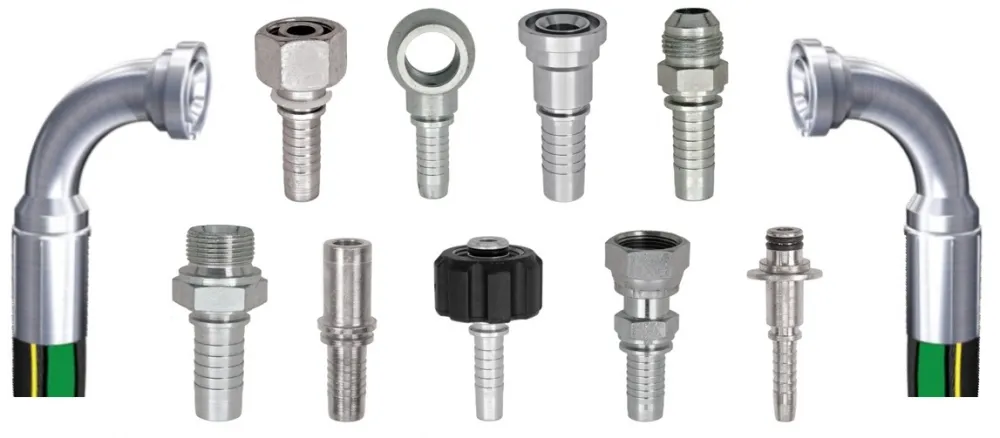

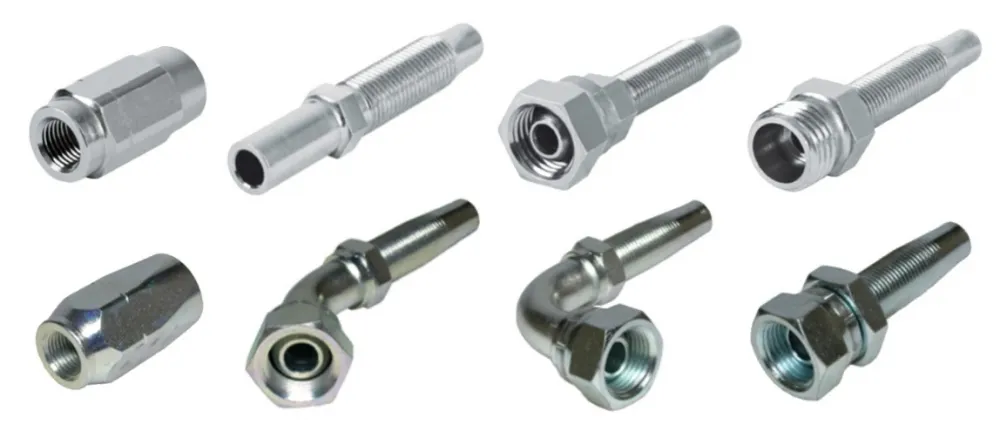

• Verwendung geeigneter Hydraulikschläuche und Armaturen entsprechend Druckstufe und Anwendung

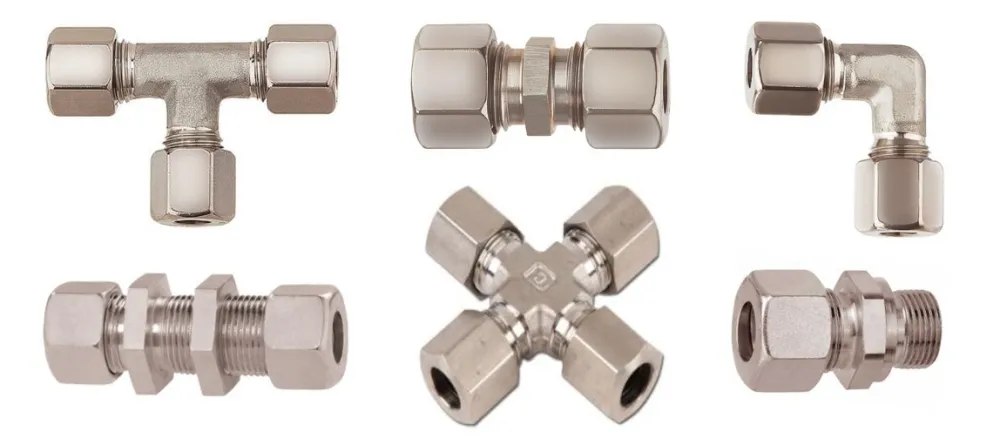

• fachgerechte Montage von Pressarmaturen und Verschraubungen

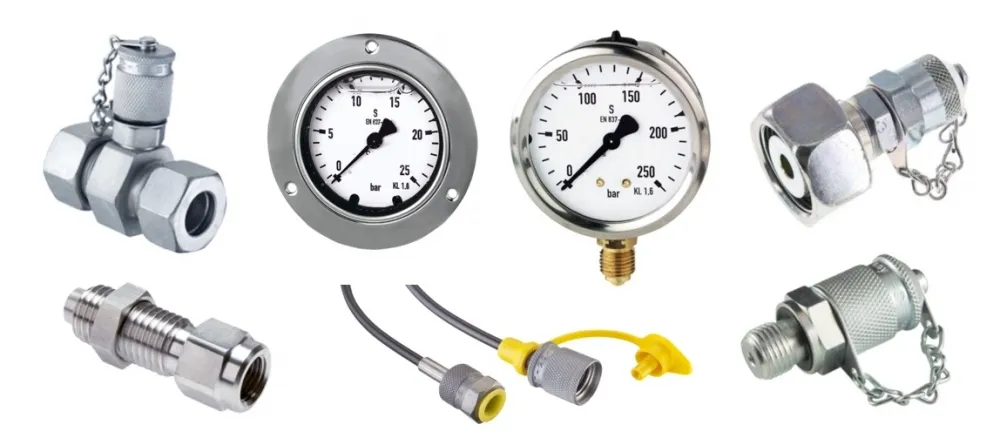

• Einhaltung der zulässigen Betriebsdrücke und Temperaturbereiche
• regelmäßige Prüfung auf Beschädigungen, Leckagen und Verschleiß

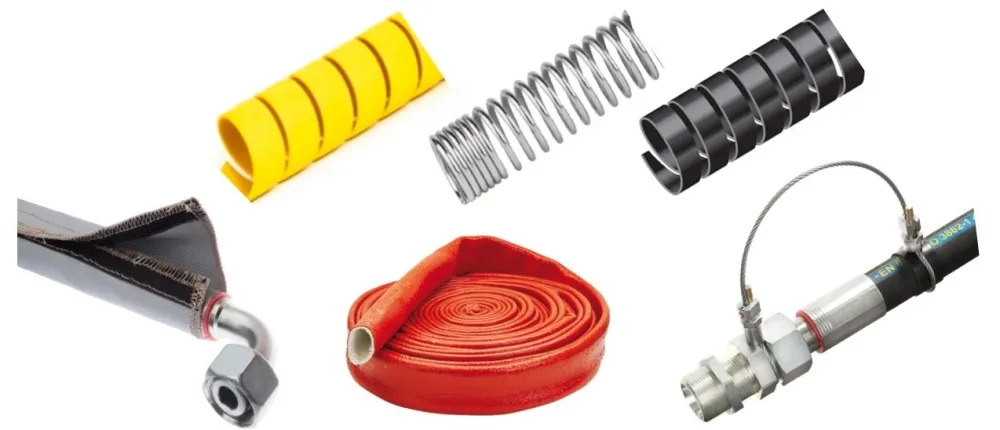

• Sicherung gegen mechanische Beschädigungen durch geeignete Schlauchschutzsysteme
• Beachtung geltender Normen, Herstellerangaben und betrieblicher Sicherheitsvorschriften

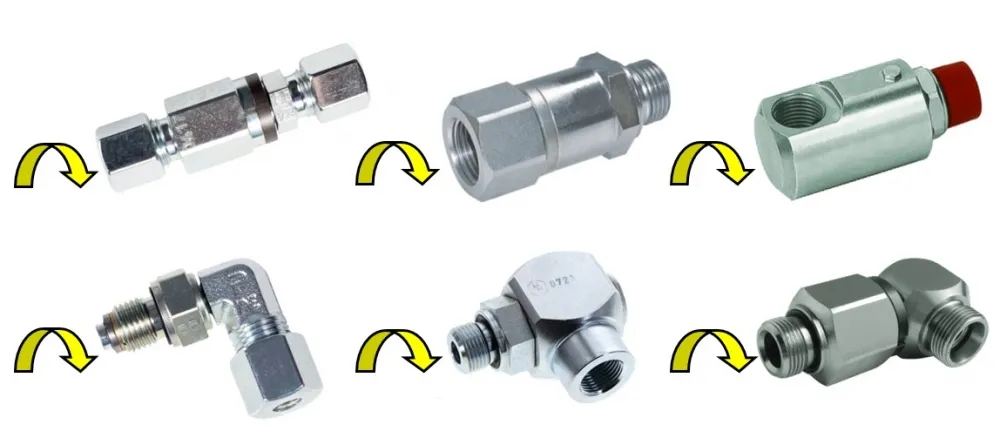

Besonders bei mobilen Anwendungen mit starken Bewegungen und Vibrationen ist eine regelmäßige Kontrolle der Hydraulikleitungen wichtig, um Ausfälle und Gefährdungen zu vermeiden.

Welches Medium ist besonders aggressiv und benötigt spezielle Komponenten?

Neben klassischen Hydraulikölen gibt es zahlreiche Medien, die besondere Anforderungen an Schläuche, Dichtungen und Armaturen stellen. Besonders aggressive Medien können Werkstoffe angreifen, Dichtungen beschädigen oder die Lebensdauer von Komponenten deutlich reduzieren.

Zu den anspruchsvollen Medien gehören beispielsweise:

• biologisch abbaubare Hydrauliköle (HEES, HETG)
• Wasser-Glykol-Gemische und schwer entflammbare Hydraulikflüssigkeiten
• Chemikalien und aggressive Reinigungsmedien
• Dampf und heiße Flüssigkeiten
• Lebensmittelmedien mit besonderen Hygieneanforderungen

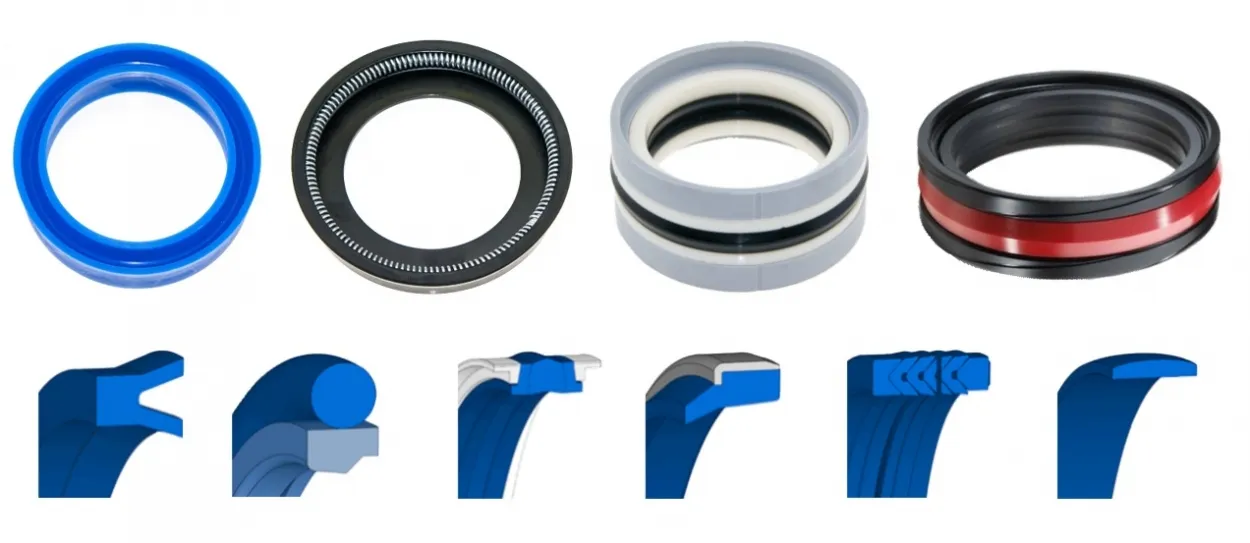

Bei solchen Anwendungen müssen Schlauchmaterial, Dichtungen und Armaturen gezielt auf das Medium abgestimmt werden. Eine falsche Materialauswahl kann zu Versprödung, Quellung oder Undichtigkeiten führen.

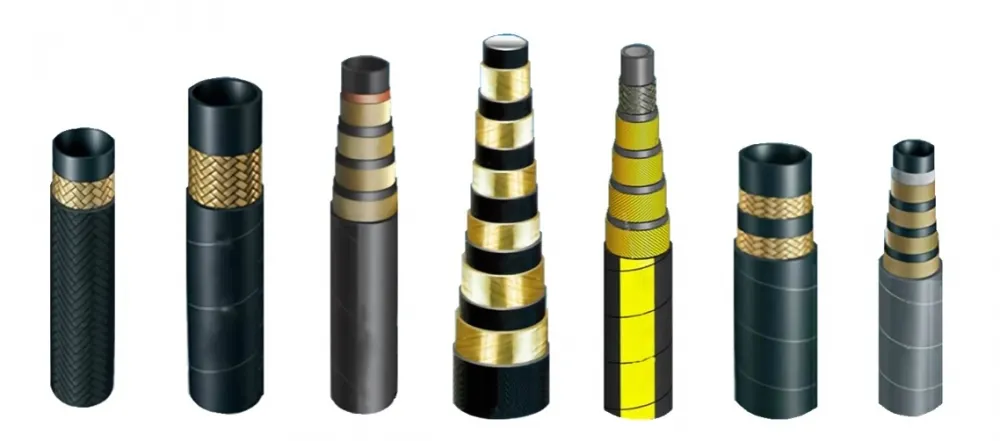

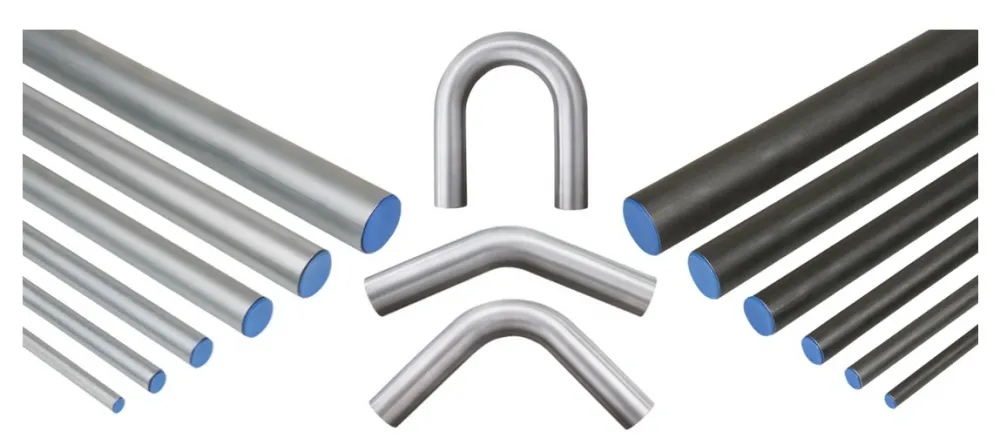

Wie stark beeinflusst der Biegeradius den Druck im System?

Der Biegeradius eines Hydraulikschlauches beeinflusst den Systemdruck nicht direkt. Ein korrekt verlegter Schlauch hält den angegebenen Betriebsdruck unabhängig vom Biegeradius ein. Wird der zulässige Mindestbiegeradius jedoch unterschritten, entstehen zusätzliche Belastungen für Schlauch und Armatur.

Ein zu kleiner Biegeradius kann folgende Auswirkungen haben:

• Reduzierung der Lebensdauer durch erhöhte Materialspannung
• Beschädigung der Schlauchinnenschichten
• Verformung des Schlauchquerschnitts und dadurch erhöhte Strömungsverluste
• höhere Belastung der Anschlussstellen und Armaturen
• mögliche Undichtigkeiten oder Schlauchausfälle

Eine direkte Berechnungsformel zwischen Biegeradius und Druckverlust gibt es nicht. Der Druckverlust einer Leitung wird hauptsächlich durch Faktoren wie Innendurchmesser, Leitungslänge, Volumenstrom, Ölviskosität und Anzahl der Umlenkungen bestimmt. Der vom Hersteller angegebene Mindestbiegeradius sollte deshalb immer eingehalten werden, um die maximale Sicherheit und Lebensdauer des Hydraulikschlauches zu erreichen.
